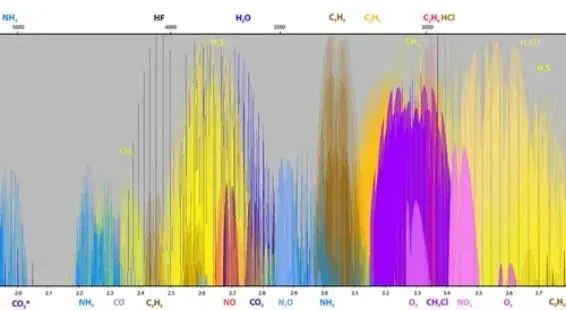

绝大部分气体都有光谱吸收，但由于气体的分子结构不同，有的气体吸收谱线多，有的气体吸收强度大，而且吸收波长也不一样。光谱法就成为一种广泛应用的气体检测方法。

TDLAS是利用光通过被测气体（如图所示），每种气体对特定波长的光存在吸收作用，气体浓度越大，吸收作用越强，通过测量被吸收后的光能进行气体浓度的计算。

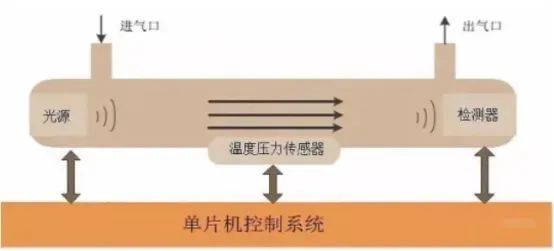

图 基于光谱吸收气体分析技术的基本结构组成

激光气体分析主要部件也包括光源、气室、检测器、控制检测电路等几个部分。

（1）激光光源

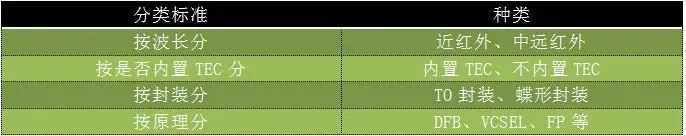

激光光源根据原理分主要有DFB、VCSEL、FP等几种；按照波长分为近红外和中远红外激光器；按照是否内置TEC分为内置TEC和无内置TEC两种；按照封装可分为TO封装和蝶形封装等。一般蝶形封装都内置了TEC和热敏电阻。

激光器的所有参数中波长是最重要的一个，波长决定了可以检测什么气体以及吸收强度有多大，同时波长也是激光器价格的决定因素。

相同波长的激光器，是否内置TEC也存在较大的价格差异。内置TEC和热敏电阻的激光器易于控温，设计较为简便，温度响应也较快；没有内置TEC的激光器需要外置TEC和热敏电阻，温控结构设计影响因素很多，设计难度大。

（2）气室

由于激光拥有很高的调制频率，同时激光芯片作为近似的点光源，可以实现高度平行的平行光束，因此激光气体分析可以实现开放光路和气体流通池两种方式，具体分类如图所示。

激光气体分析技术气室结构

放光路一般用于实现原位安装式或者遥测式。

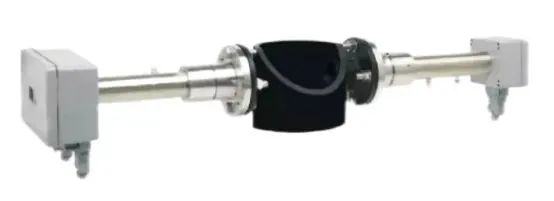

原位安装式一般用于管道、烟道等工况的在线监测，其最大优势就是系统不用预处理，响应速度快，但也取决于工况，并不是所有复杂工况都适用于原位安装。比如粉尘大、震动太强、管道细的场合就不适合原位安装。

图 原位式结构

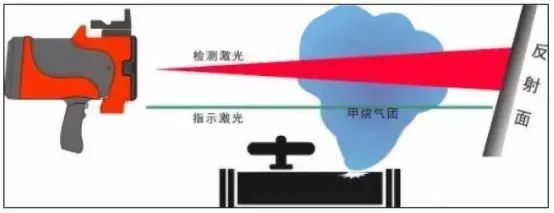

遥测式主要用于可燃气泄漏、大气污染物监测等方面。主要优势是移动式监测；可对光通过空间内的被测气体进行测量。对寻找可燃气泄漏点、高空大气污染物等有一定优势。

图  遥测式结构

流通池主要分为单管式、怀特池、赫里奥特池等常见结构，也有其他形式的各种谐振腔。流通池的主要优势是可以在较小的体积内实现很长的光程，如几米至几十至上百米。各种谐振腔甚至能实现数千米的光程，由于谐振腔的使用较为复杂，限制也较多，这里不做详细介绍。

单通道式是最简单的气室结构，简单稳定成本低是其最大优点。怀特池和赫里奥特都可以在较小的空间内实现较长的光程，一般可以实现几米到几十米的光程，更长的光程受反射镜反射效率、结构稳定性、条纹干涉等影响，实现难度大。

（3）检测器

检测器最常见的主要有硅光电池、铟镓砷光电二极管、锗光电二极管等，硅光电池主要在近红外区有较强响应，铟镓砷和光电二极管可在中红外有较强的响应。

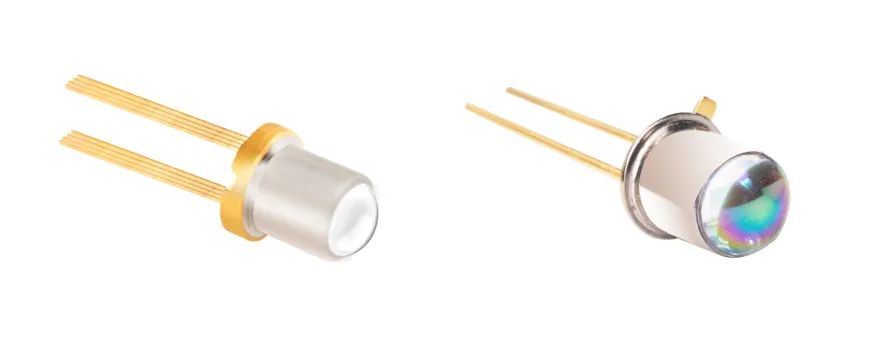

炜盛科技激光器、探测器

激光器自带TEC和NTC，带准直镜，光路无需调整，波长稳定，功率输出高；

探测器光学敏感区域（Ф500µm），高响应度，正面发光，双面焊盘，针对甲烷 (CH4) 检测（1653nm）进行了优化，提高了在低温环境中的响应度。

激光吸收光谱技术发展方兴未艾，随着光电子器件的发展以及应用领域的拓展，这一技术将向中远红外、低成本、集成化的方向发展，也将有更广阔的应用！
