MEMS热式质量流量检测技术在家用燃气表中的应用

2023-03-28 10:28作者:炜盛科技本文网址:www.winsen-iot.com.cn/chanpinzhishi/275.html浏览:

近年国内燃气表市场容量高达千万台,据估算,总市场空间超400亿元,燃气表市场前景广阔、大有可为。市场现有燃气表多为皮膜式机械表,随着热量计量、能量计量方式的兴起,超声波燃气表或热式质量流量表将后来居上成为主流,本文将对热式流量质量表的技术进展作简单梳理。



一、家用燃气表对MEMS热式质量流量检测技术要求

基于炜盛科技十多年流量检测的技术沉淀,结合热式质量流量燃气表征求意见稿,MEMS热式质量流量检测技术要求主要有如下五个方面:

◎抗污染

• 4种污染物颗粒

• 持续运行5分钟

• 6支样品对比

与欧洲燃气相比,国内燃气普遍洁净度偏低,而燃气表为保持计量精度,必须拥有一定的抗污染能力。即将发布的标准里列举了4种污染物,颗粒范围分别是0-100um,100-200um,200-300um,300-400um。在实验中针对每种污染物,将6支样品分别运行5分钟,实验结束后检测不同实验条件燃气表精度的影响。燃气表的保持精度越高,其抗污染能力越强。



◎气体类型识别

• 不同气体类型识别

• 同一类型不同标号识别

民用燃气分为天然气、液化气、人工煤气等不同的气体类别,同样为天然气又根据组分不同分为不同的标号,这就要求燃气表能够实现两个识别能力,即:不同气体类型识别能力,同一类型不同标号识别能力。



◎脉动流量检测

• 两个检验点:0.375qmax、0.07qmax

• 三个时间点:1.05Tc、5.25Tc、10.5Tc

脉动流量检测也是燃气表精度的一个重要指标。热式流量质量燃气表为了降低功耗多采用脉冲检测,若脉冲检测间隔时间过长,则对脉动流量的测量会出现较大误差。对脉动流量的测量,一般采集基于两个检验点(0.375qmax、0.07qmax)和三个时间点(1.05Tc、5.25Tc、10.5Tc)。



◎零流量

• 三个温度点:-10℃、+20℃、+40℃

• 每个温度点存储24小时

热式质量流量燃气表属于数字式燃气表,电子元器件受温度漂移影响较大。和传统的机械式燃气表相比,热式质量流量燃气表具有灵敏度高,精度高等优点,但在零流量点的控制方面要有更加严格的控制手段,以确保零流量情况下燃气表计数不会受温度出现大的漂移。



◎耐久性

耐久性即验证燃气表寿命。燃气表的标准里规定寿命不得低于6年,如果持续观察燃气表工作6年,验证周期过长,故该方法不具有操作性。行业内多采用模拟方式加速老化,即采用最大流量运行2000小时或累积气量方式运行5000小时。



二、热式质量燃气表存在的若干问题及解决方向

1、目前最大的问题,是MEMS热式流量计在燃气计量中的污染。燃气的洁净度不高,其中掺杂着各种杂质,致使燃气表极易受到污染。下图是热式质量燃气表的使用情况。

(参考资料来源于新奥燃气)



结论:

(1) 家用表在使用过程中没有出现传感器污染情况;

(2) 轻度灰尘对MEMS热式流量传感器的计量性能不产生影响

(3) 油污将对MEMS热式流量传感器的计量性能产生严重的负误差

(4) 传感器污染后无法修复,只能整表更换



耐脏污解决方向

(1) 芯片:流量检测芯片上生长致密保护层,燃气中的油污、灰尘等污染物不易敷着在流量芯片上,可以明显提高抗污染能力。

(2) 封装:流量检测芯片平铺于PCB上会在PCB上凸起,污染物易在芯片周边堆积,这对于芯片的抗污染极为不利;如果将芯片嵌入PCB中,芯片表面与PCB处于同一水平面,污染物不易堆积,芯片的抗污染能力也能大幅提高。

(3) 流道:污染物中的油污、灰尘,密度均大于空气。对流道适当改良后,在不影响整体燃气流量采集的同时,利用离心原理避免污染物从芯片表层通过,从而延长芯片的使用寿命。

(4) 算法:上文提及的三种方法均是从硬件提高芯片的抗污染能力,延长芯片的使用寿命,而作为数字式燃气表,算法对于燃气表的计量进度也有重要影响,通过优化算法,也可以达到提高计量精度的目的。举例来说,对于安装在某个特定环境中的燃气表,可以通过一段时间的数据观测拟合出匹配该环境的计量算法,应用该算法后,燃气的计量精度稳定性、可靠性均有所改善。



2、组分问题

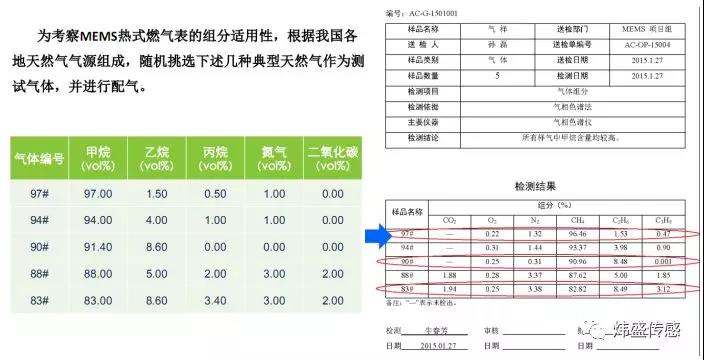

天然气的组分并非一成不变,甚至是经常改变的。不同时间,不同地域的天然气组分都有所差异。因此,采用固定组分系数的燃气表会出现较大误差,下图数据就说明了这一点。

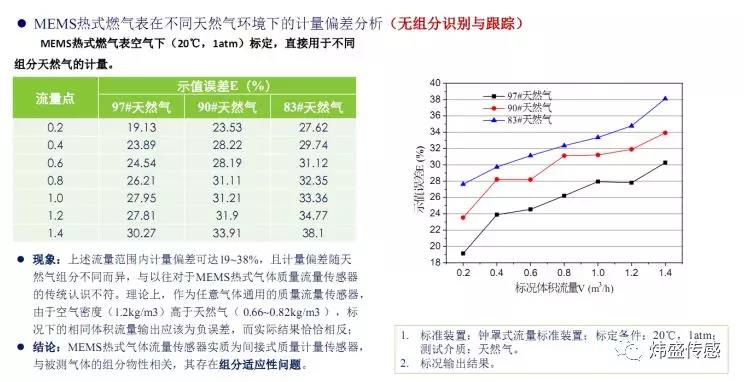

下图是不采用组分跟踪的误差统计表,误差竟达到19-38%。

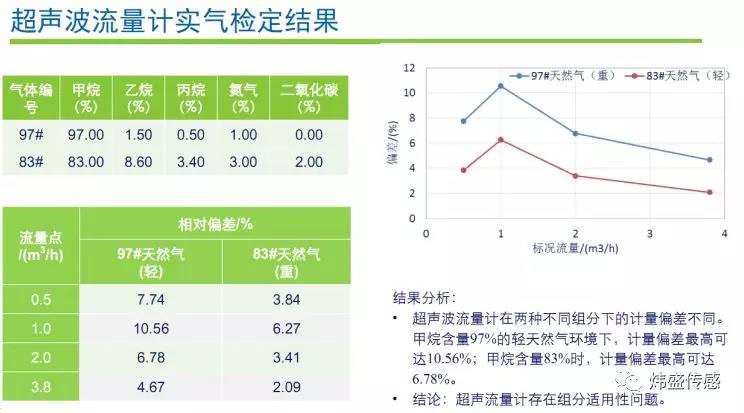

下图是采用超声波原理的燃气表误差统计表。

如图所示,超声波流量计存在误差,而事实上皮膜表也会存在误差。长期以来,我们默认皮膜表不出现计量误差,这是不甚合理的。

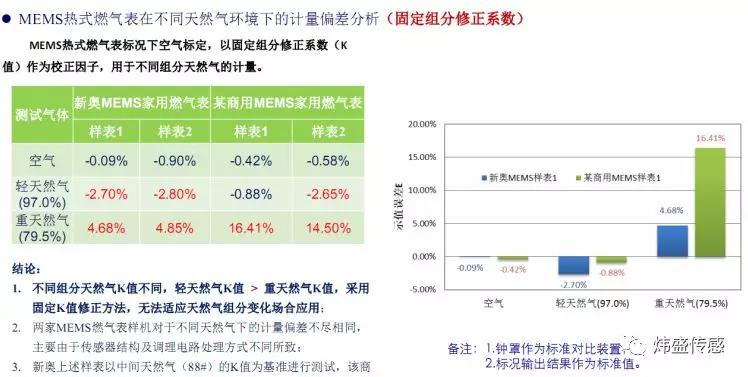

为了解决上述问题,我们采用固定修正系数去补偿组分的影响。如果组分一定,该计量方法精确度较高;但是如果组分变化,该方法仍然存在较大误差。实验数据如下图所示:

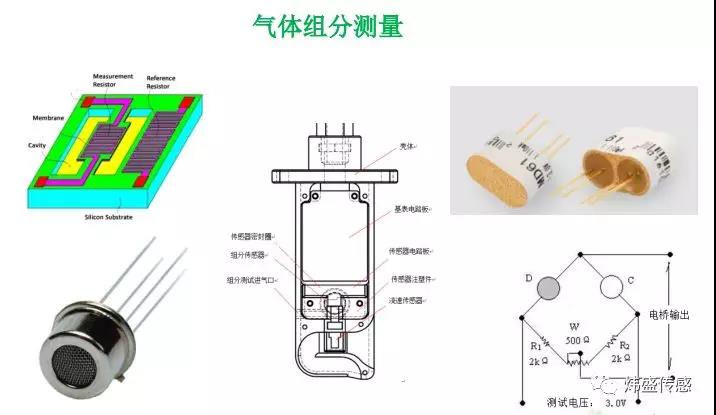

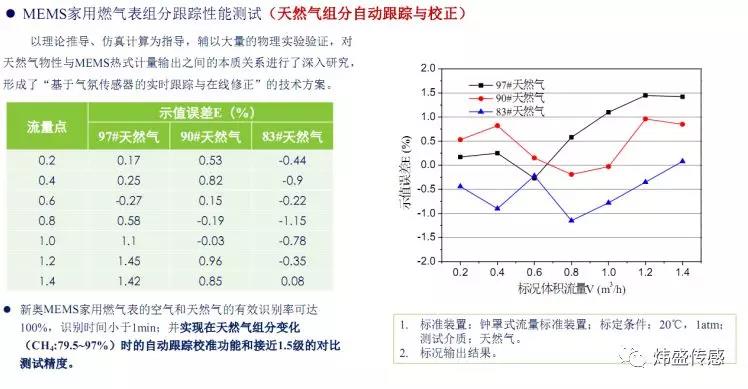

为了进一步解决上述问题,宜采用组分自动跟踪技术。在燃气表中增加组分自动跟踪传感器,可以实时监测燃气组分的改变,智能调整燃气计量算法。该方法操作性强,精度高,较好地解决了组分变化影响计量准确度的问题。

MEMS燃气表在组分补偿方面具有独特优势,其组分传感器热导能力好,在燃气计量领域具有极佳表现。



写在最后:
特此感谢炜盛科技研发中心刘工供稿
