扩散硅压力传感器
原理介绍

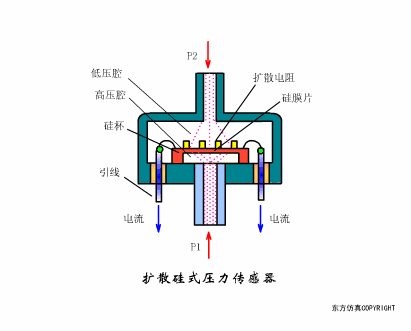

扩散硅压力传感器是利用压阻效应原理，采用集成工艺技术经过掺杂、扩散，沿单晶硅片上的特点晶向，制成应变电阻，构成惠斯登电桥。利用硅材料的弹性力学特性，在同一切硅材料上进行各向异性微加工，就制成了一个集力敏与力电转换检测于一体的扩散硅传感器。
扩散硅压力传感器的压力直接作用于传感器的膜片上（不锈钢或陶瓷），使膜片产生与介质压力成正比的微位移，传感器的电阻值发生变化，用电子线路检测这一变化，并转换输出一个对应于这一压力的标准测量信号。
扩散硅压力传感器
产品特点
1、适合制作小量程的变送器
硅芯片的这种力敏电阻的压阻效应在零点附近的低量程段无死区，制作压力传感器的量程可小到几个Kpa。
2、输出灵敏度高
硅应变电阻的灵敏因子比金属应变计高50～100倍，故相应的传感器的灵敏度就很高，一般量程输出为100mv左右。因此对接口电路无特殊要求，使用比较方便。
3、精度高
由于传感器的感受、敏感转换和检测三部分由同一个元件实现，没有中间转换环节，重复性和迟滞误差较小。由于单晶硅本身刚度很大，变形很小，保证了良好的线性。
4、寿命长，性能稳定
由于工作单性形变低至微应变数量级，弹性芯片最大位移在亚微米数量级，因而无磨损，无疲劳，无老化，寿命长达1×107压力循环，性能稳定，可靠性高。
5、抗腐蚀能力强
由于硅的优良化学防腐性能，即使是非隔离型的扩散硅压力传感器，也有相当程度的适应各种介质的能力。
6、体积小，重量轻
由于芯片采用集成工艺，又无传动部件，因此体积小，重量轻。

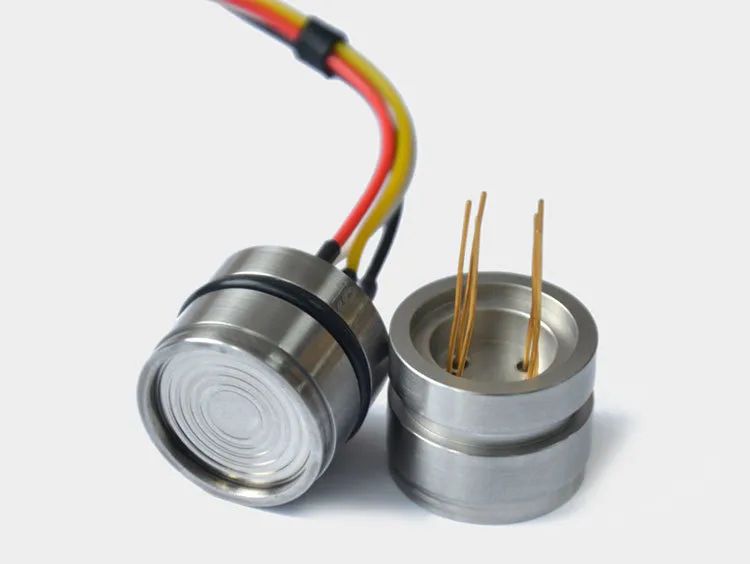

WPAK63扩散硅压力传感器
性能参数
测量介质：液体和气体
量程范围：-100kPa～0～10kPa…100MPa
压力类型：表压、绝压、密封压
输入阻抗：恒压：3kΩ～18kΩ/恒流：2kΩ～5kΩ
响应时间：≤1ms（上升到 90%FS）
传感器特点
●Φ19mm 标准 OEM 压力芯体，与国内外市场同类型产品互换性强；
● 全不锈钢316L 封装，抗腐蚀；
● 宽温度补偿-10 ～+70℃；
● 恒流、恒压激励可选；
● 可做归一输出；
● 补偿板灌胶防潮保护；
扩散硅压力传感器
产品应用

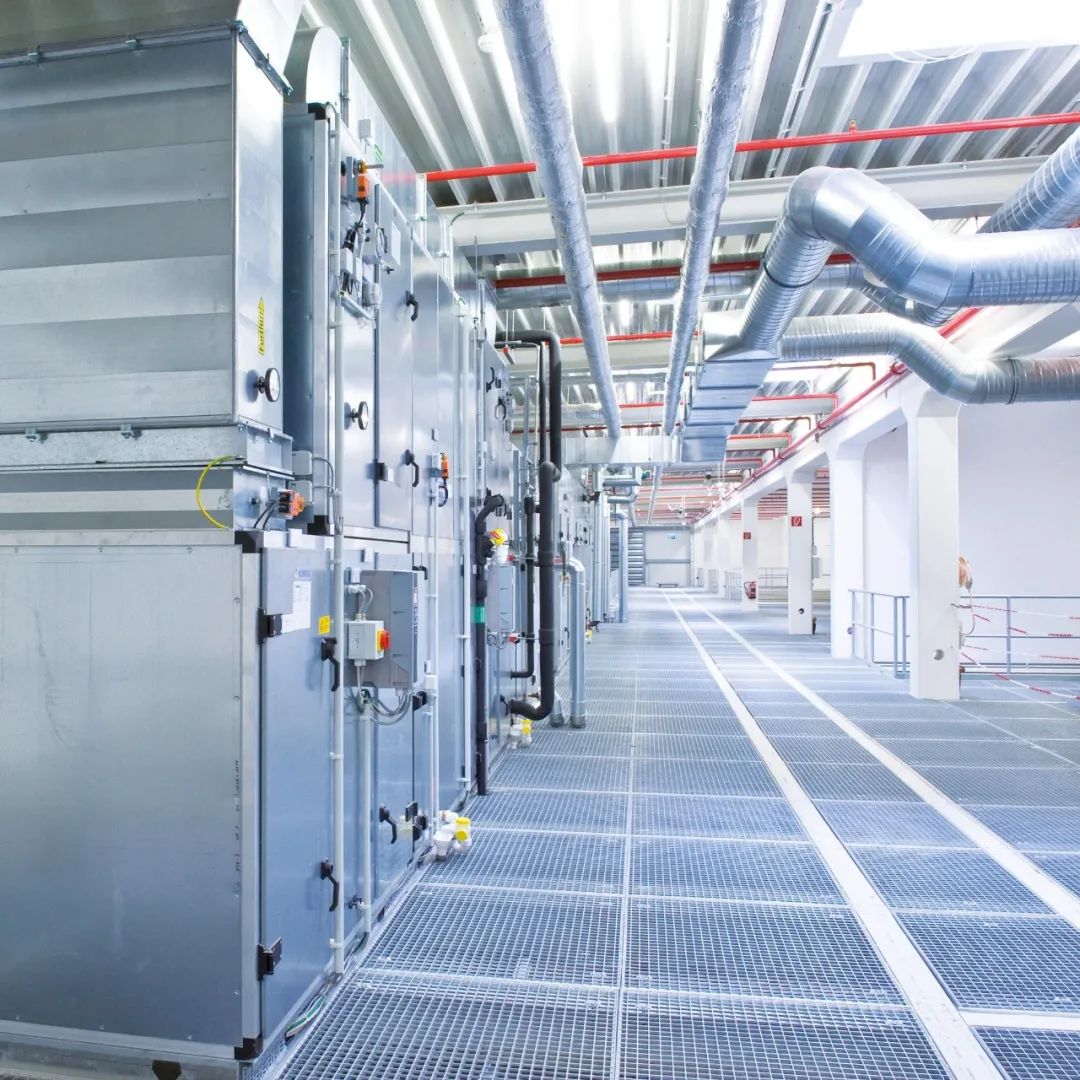

扩散硅压力传感器主要应用于过程控制系统、压力校准仪器、液压系统、生物医药仪器、液压系统及阀门、液位测量、制冷设备和 HVAC 控制等行业，可以说，凡是自动化要求比较高的行业，都可能会用到扩散硅压力传感器。
